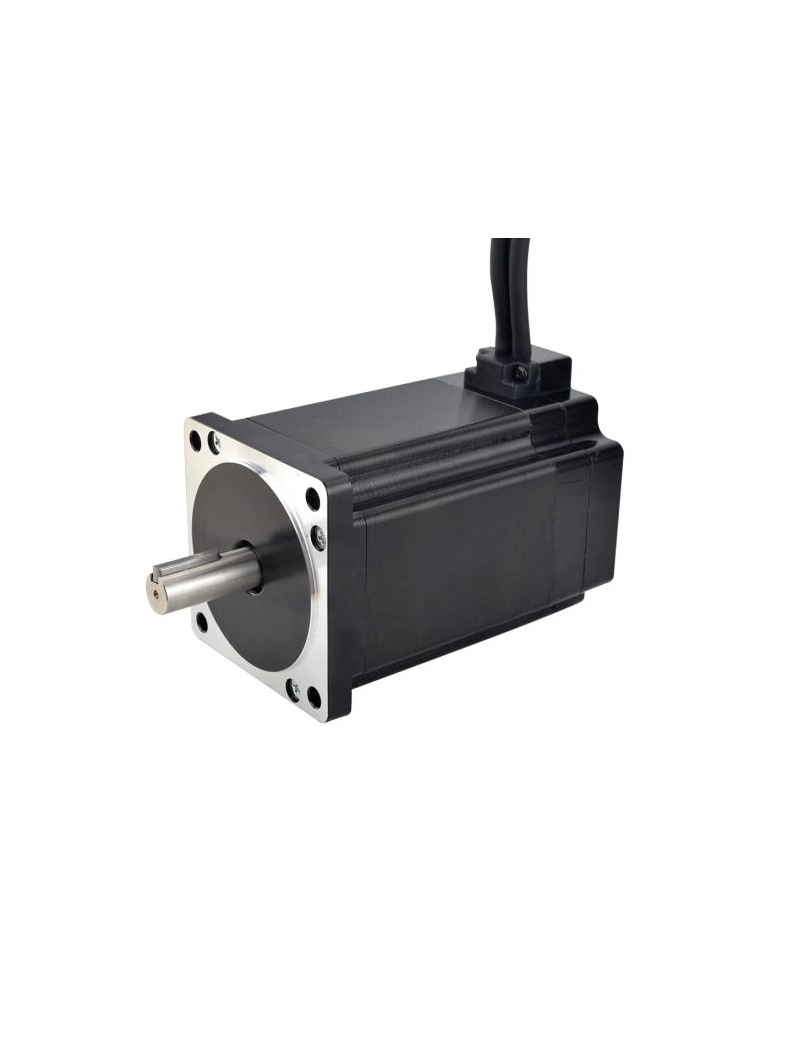

Motore passo-passo ad anello chiuso Nema 34 serie S 9 Nm

206,18 €
Tasse incluse

Motore passo-passo ad anello chiuso Nema 34 serie S 9 Nm(1274.76oz.in) Encoder 1000PPR(4000CPR)

Quantità
Add to Compare
Add to Wishlist

Specifica Elettrica

  • Codice Articolo del Costruttore: 34HS46-6004D-E1000
  • Numero Di Fase: 2
  • Angolo di passo: 1.8 deg
  • Coppia di tenuta: 9.0 Nm(1274.76oz.in)
  • Corrente/fase nominale: 6.0 A
  • Resistenza di fase: 0.62 ohms± 10%
  • Induttanza: 6.3 mH ± 20%(1KHz)

Specifica Fisica

  • Dimensione telaio: 86 x 86 mm
  • Altezza del motore: 134.5 mm
  • Diametro dell'asse: Φ14 mm
  • Lunghezza asta: 37 mm
  • Lunghezza chiavetta: 25 mm
  • Lunghezza del cavo: 300 mm
  • Peso: 4.15 kg

Specifiche dell'encoder

  • Tipo di circuito di uscita: Differential type
  • Tipo di encoder: Ottico incrementale
  • Risoluzione dell'encoder: 1000PPR(4000CPR)
  • Canali del segnale di uscita: 2 channels
  • Tensione di alimentazione min: 4V
  • Tensione di alimentazione max: 5V
  • Corrente di uscita: 100mA
  • Uscita ad alta tensione: 5V
  • Uscita a bassa tensione: 4.5V
  • Frequenza di uscita max: 60kHZ

Connessione

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Risorse

SPECIFICA ELETTRICA
Induttanza(mH) 6.3
Resistenza di fase(ohm) 0.62
Serie di prodotti Serie S
Coppia di tenuta(Ncm) 900
Tipo di circuito di uscita Tipo differenziale
Tipo di encoder Ottico incrementale
Risoluzione dell'encoder 1000PPR(4000CPR)
Canali del segnale di uscita 2
SPECIFICA FISICA
Classificazione IP 40
Dimensione della cornice(mm) Nema 34 (86 x 86)
Altezza del motore(mm) 117
Diametro dell'asse(mm) 14
Lunghezza asta(mm) 37
SO-34HS46-6004D-E1000
