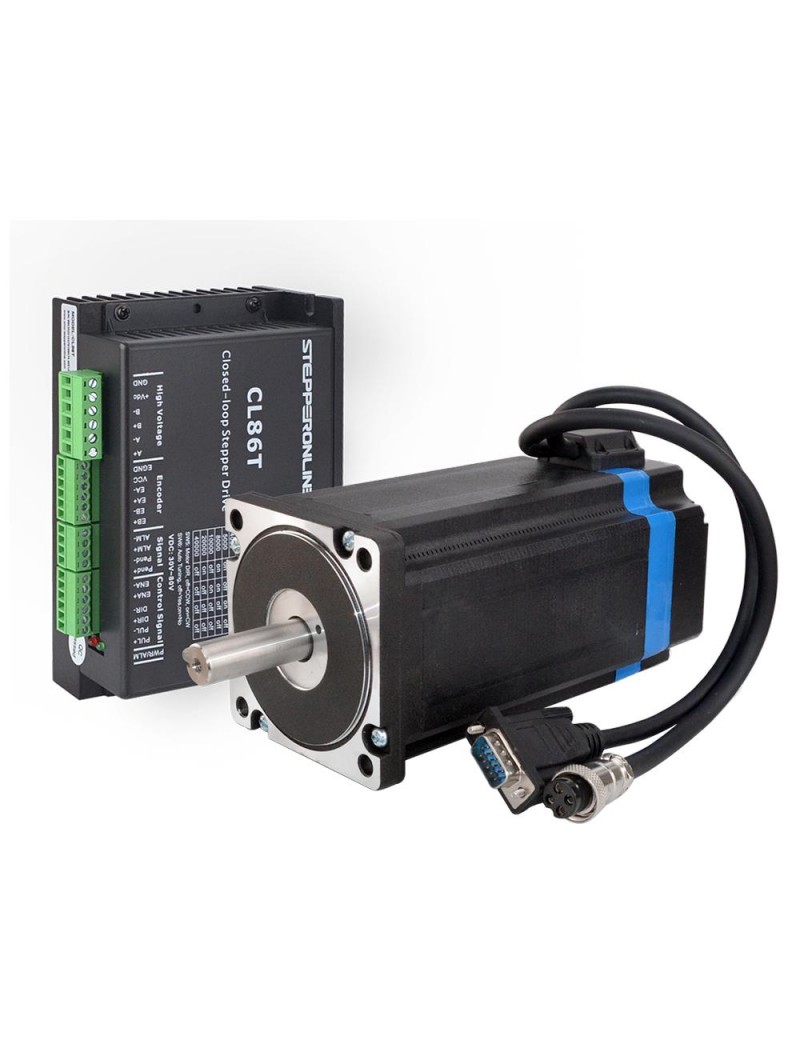

stepper Nema 34 ad anello chiuso a 1 asse 11,5 Nm

151,56 €
Quantità

Questo kit CNC include:

  • 1 x Closed Loop Azionamento Motore Passo Passo 0~8.2A 24~80VDC per Nema 34 Motore Passo Passo
  • 1 x Nema 34 Closed Loop Motore Passo Passo 11.5Nm/1628.86oz.in Encoder 1000CPR
  • 1 x Cavo prolunga encoder lungo 1,7 m (67 ") per azionamenti passo-passo ad anello chiuso
  • 1 x RV-4 AWG18 Cavo prolunga motore da 1,7 m (67 ") con presa per aviazione GX16 per motore passo-passo Nema 34 (solo per motori di tipo aviation plug)

Specifiche del motore

  • Codice Articolo del Costruttore:: 34HS59-6004D-E1000
  • Tipo di motore: Bipolar Stepper
  • Angolo di passo: 1.8 deg
  • Dimensione della cornice: 86 x 86 mm
  • Coppia di tenuta: 11.5 N.m(1628.86 oz.in)
  • Corrente/fase nominale: 6 A
  • Diametro dell'asse: Φ14 mm
  • Lunghezza dell'albero: 40 mm
  • Lunghezza della chiave: 25 mm
  • Resistenza di fase: 0.6 ohm
  • Induttanza: 6.2 mH ± 20%(1KHz)
  • Numero di cavi: 4
  • Lunghezza del cavo: 300 mm
  • Driving Tensione nominale: 5V
  • Corrente di uscita: 55mA
  • Risoluzione: 1000ppr
  • Segnale di uscita: 2 Channels
  • Diametro del foro: Φ8mm
  • Frequenza di uscita: ≤1MHz
  • Velocità di marcia: ≤5000rpm
  • Protezione IP: IP20

Connessione

A+
A-
B+
B-
White
Green
Blue
Black

Specifica del driver

  • Anello chiuso, elimina la perdita di sincronizzazione
  • Gamma operativa più ampia: maggiore coppia e maggiore velocità
  • Riscaldamento del motore ridotto e più efficiente
  • Movimento fluido e rumore del motore estremamente basso
  • Non è necessario un elevato margine di coppia
  • Nessuna sintonizzazione e sempre stabile
  • Risposta rapida, nessun ritardo e quasi nessun tempo di assestamento
  • Coppia elevata all'avviamento e bassa velocità, elevata rigidità a fermo
  • Offrire prestazioni simili ai servo ad un costo molto inferiore

Risorse

Specifiche del kit CNC
Anello aperto / circuito chiuso Ciclo chiuso
Tipo di kit Asse singolo
Specifiche del motore
Coppia di tenuta(Ncm) 1150
Coppia di tenuta(oz.in) 1628.86
Corrente nominale (A) 6
Diametro dell'asse(mm) 14
Induttanza(mH) 6.2
Lunghezza asta(mm) 40
Lunghezza del cavo(mm) 300
Motore Nema Size Nema 34
Numero di cavi 4
Resistenza di fase(ohm) 0.6
Angolo di passo(°) 1.8
Specifica dell'encoder
Corrente di uscita(A) 55
Risoluzione(CPR) 1000
Canali del segnale di uscita 2
Frequenza di uscita ≤1MHz
Velocità di marcia(rpm) ≤5000
Protezione IP IP20
SO-1-CL86T-34HS59
