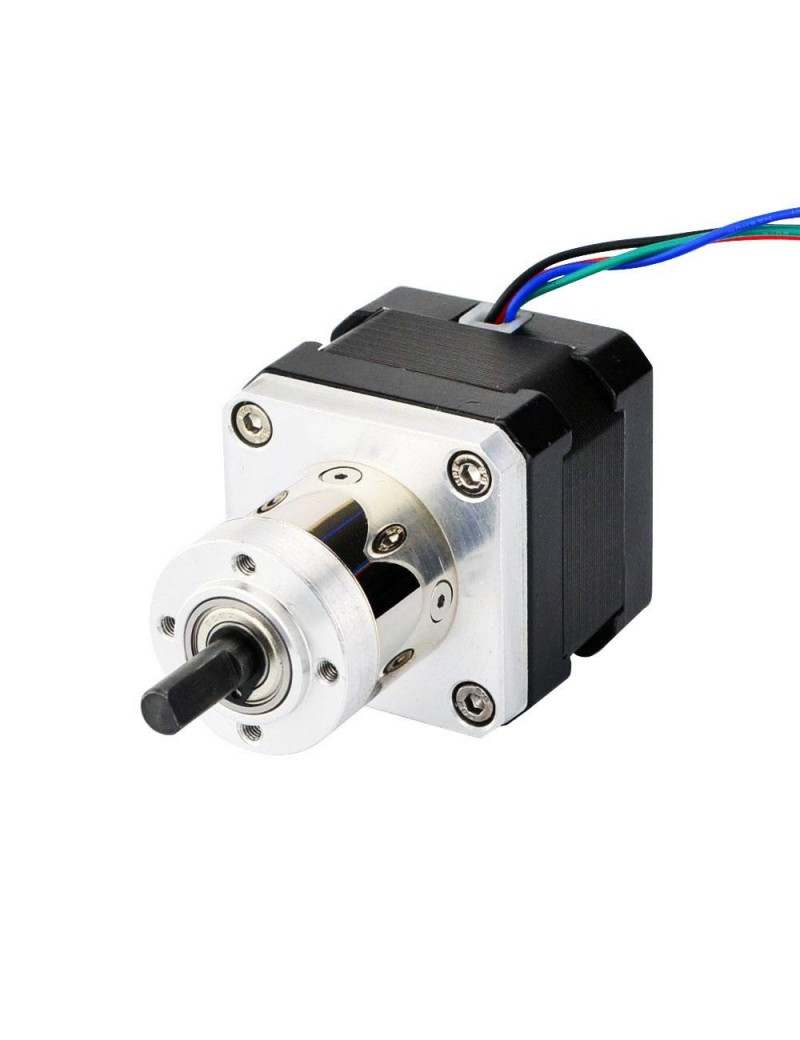

Nema 17 Passo Passo Rapporto di riduzione 5:1 Small Riduttore Epicicloidale

39,50 €

Questo motore passo-passo Nema 17 personalizzato con corpo da 33 mm e corrente nominale di 0,4 A, integrava un riduttore epicicloidale da 28 mm di diametro di 5.18: 1 Rapporto di riduzione

Quantità
Product available for orders
Add to Compare
Add to Wishlist

Questo motore passo-passo Nema 17 personalizzato con corpo da 33 mm e corrente nominale di 0,4 A, integrava un riduttore epicicloidale da 28 mm di diametro di 5.18: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio speciale ma richiedono bassa Velocità e / o coppia elevata.

Specifica Elettrica

  • Codice Articolo del Costruttore: 17HS13-0404S-CG5
  • Tipo di motore: Bipolare
  • Angolo di passo: 0.35 deg
  • Tenuta della coppia senza cambio: 26Ncm(36.82oz.in)
  • Corrente/fase nominale: 0.4A
  • Resistenza di fase: 30ohms
  • Tensione nominale: 12V
  • Induttanza: 34mH ± 20%(1KHz)

Specifiche del cambio

  • Tipo di Riduttore: Planetario
  • Rapporto di riduzione: 5.18: 1
  • Efficienza: 90%
  • Backlash at No-load: <=1 deg
  • Momento ammissibile di coppia: 2Nm(283oz.in)
  • Momento ammissibile di coppia: 4Nm(566oz.in)
  • Carico assiale massimo dell'albero: 50N
  • Carico radiale massimo dell'albero: 100N

Specifica Fisica

  • Dimensione telaio: 42 x 42mm
  • Altezza del motore: 34mm
  • Lunghezza del cambio: 27.2mm
  • Diametro dell'asse: Φ6mm
  • Lunghezza asta: 18mm
  • D-cut Lunghezza: 12mm
  • Numero di cavi: 4
  • Lunghezza del cavo: 500mm
  • Peso: 400g

Connessione

A+
A-
B+
B-
Black
Green
Red
Blue

Risorse

Specifiche del Riduttore
Backlash at No-load(Max.°) 1
Carico assiale massimo dell'albero(N) 5
Carico radiale massimo dell'albero(N) 25
Coppia massima ammissibile(Ncm) 200
Coppia massima ammissibile(oz.in) 283.2
Efficienza 90%
Lunghezza del cambio(mm) 27.3
Momento ammissibile di coppia(Ncm) 400
Momento ammissibile di coppia(oz.in) 566.4
Rapporto di riduzione 5.18:1
Tipo di Riduttore Planetario
Specifiche del motore
Corrente nominale (A) 0.4
Diametro dell'asse(mm) 6
Induttanza(mH) 27
Lunghezza asta(mm) 18
Lunghezza del cavo(mm) 500
Motore Nema Size Nema 17
Numero di cavi 4
Resistenza di fase(ohm) 30
Bipolare/Unipolare Bipolare
Coppia di tenuta(Ncm) 22
Coppia di tenuta(oz.in) 31.2
Albero Singolo/Doppio Albero Singolo
Altezza del motore(mm) 34
Forma dell'albero D-Cut
Specifica Fisica
Peso(g) 500

SO-17HS13-0404S-CG5
