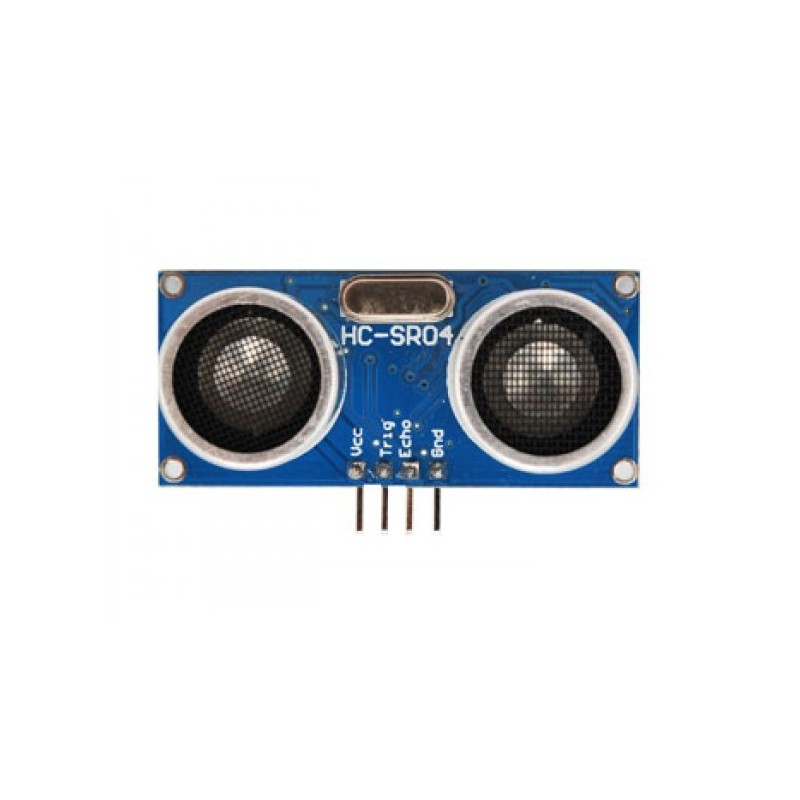

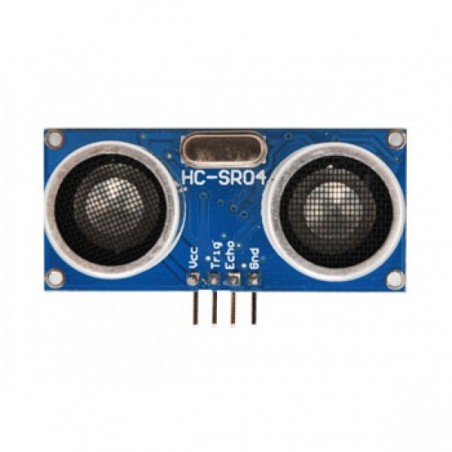

Misuratore distanza ultrasuoni 2-450 cm

4,92 €

Misuratore distanza ultrasuoni 2-450 cm

Quantità


Fornendo un impulso positivo della durata di 10 µs al pin di ingresso “Trigger”,

il sensore genera un treno d'impulsi (otto) ad ultrasuoni a 40 kHz, questi impulsi

vengono inviati, tramite la capsula trasmittente, verso l'ostacolo, la capsula

ricevente rileva l'eco e sul pin di uscita “Echo” dove sarà presente un impulso

di durata da 150 µs (2 cm) a 25 ms (4,5 m) proporzionale alla distanza dell'oggetto.

Se non rileva alcun ostacolo entro i 4,5 m, produce un impulso di durata di circa 38 ms.

La formula per calcolare la distanza in cm è: impulso in µs diviso 58, mentre in pollici è: impulso in µs diviso 148.

Specifiche tecniche
  • Alimentazione: 5 Vdc
  • Consumo: meno di 2 mA
  • Angolo di rilevamento: non più di 15°
  • Distanza di rilevamento: da 2 cm a 450 cm
  • Elevata precisione: fino a 0,3 cm
  • Trigger (ingresso): 10us TTL impulse
  • Echo (uscita): segnale PWM TTL
  • Dimensioni (mm): 45,5 x 20,5 x 15,3
FE-2846-MISDIST04
