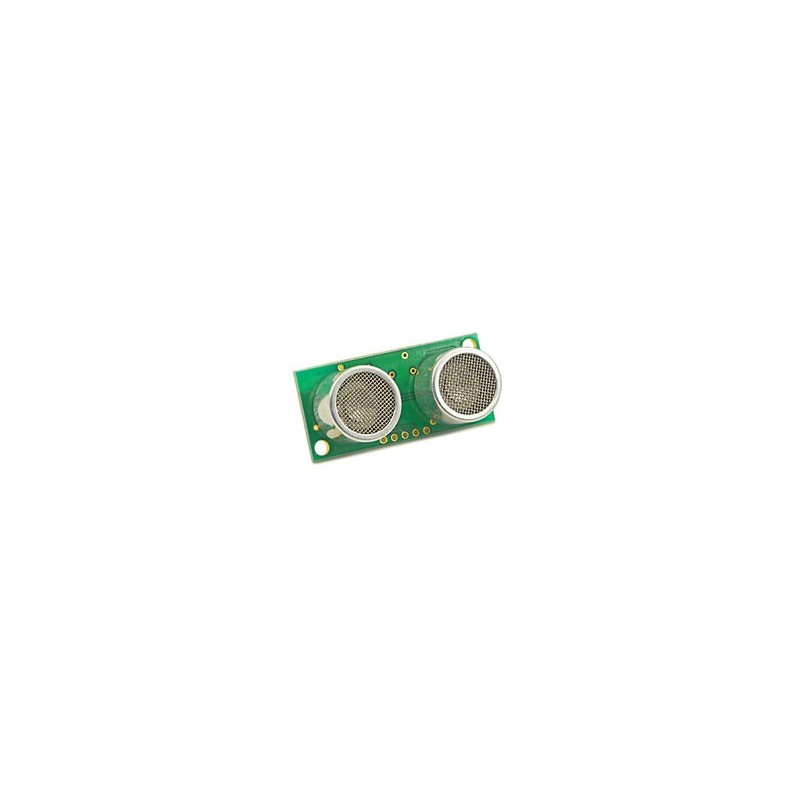

Fornendo un impulso positivo della durata di 10 µs al pin “Trigger Pulse Input”,
il sensore SRF04 genera un treno d'impulsi ad ultrasuoni a 40 kHz,
questi impulsi vengono inviati, tramite la capsula trasmittente, verso l'ostacolo,
la capsula ricevente rileva l'eco e sul pin “ Echo Pulse Output”
sarà presente un impulso di durata da 100 µs (3 cm) a 18 ms (3 m) proporzionale alla distanza dell'oggetto.

Se non rileva alcun ostacolo entro i 3 m, produce un impulso di durata di circa 36 ms.

SPECIFICHE

Alimentazione: 5 Vdc
Consumo: circa 30 mA (con picchi di 50 mA)
Dimensioni: 43 x 20 x 17 mm
