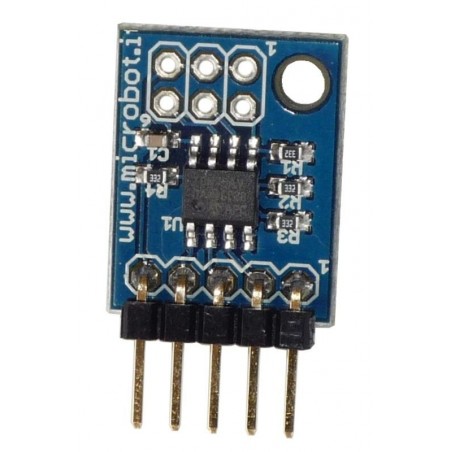

Questo prodotto monta il sensore digitale di temperatura TCN75A Microchip e comprende tutti i componenti esterni necessari al funzionamento del sensore.
Le sue ridotte dimensioni (19x15mm) ed il peso limitato (solo 1.1g) ne fanno un'ottima scelta per sviluppare piccoli robot e sistemi integrati di monitoraggio ambientale.

Il TCN75A è un sensore digitale di temperatura capace di leggere temperature da -40°C a +125°C. L'informazione sulla temperatura è misurata da un sensore di temperatura integrato e convertito in dati digitali attraverso con convertitore Analogico-Digitale Sigma Delta con risoluzione selezionabile dall'utente tra 9 e 12-bit.

Il sensore ha una uscita di allarme per comunicare quando la temperatura supera un valore di soglia impostabile tramite registri; questo segnale può essere settato per funzionare sia come un semplice comparatore (attivo alto oppure attivo basso), sia come un vero e proprio segnale di interrupt nei sistemi a microcontrollore.

Da notare che per applicazioni sensibili ai consumi è possibile porre il sensore in stand-by, riducendo la corrente assorbita a meno di 2uA, ed è anche possibile eseguire una singola misurazione della temperatura durante la modalità stand-by.

La comunicazione con il sensore avviene attraverso un bus a due fili compatibile con i protocolli industriali (ie. I2C), permettendo di controllare fino a otto sensori sullo stesso bus seriale. Attraverso questa comunicazione è possibile leggere la temperatura attuale, configurare il set point e l'isteresi del dispositivo.
Di default la scheda è settata con l'indirizzo slave '(MSB)1001000(LSB)', ma i tre bit meno significativi (A2, A1, A0) sono selezionabili attraverso i tre jumper presenti sul circuito.

Le piccole dimensioni, il basso consumo di potenza e la semplicità di utilizzo fanno di questo prodotto la scelta ideale nell'implementazione di sistemi di gestione della temperatura multi-zona e molte altre applicazioni.

Applicazioni tipiche:

• personal computer e server
• attrezzature da ufficio
• periferiche robot
• monitoraggio ambientale.

Per maggiori dettagli sulla comunicazione seriale ed i registri interni vi invitiamo a leggere il datasheet del circuito integrato TCN75A Microchip.
