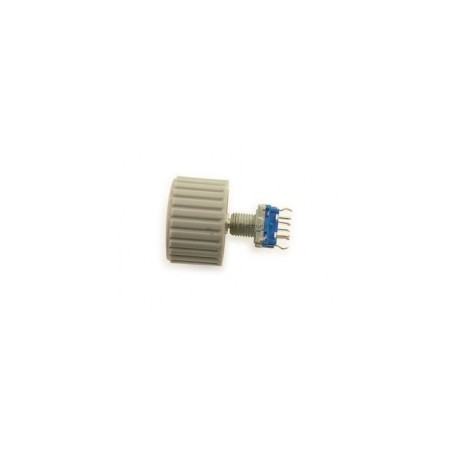

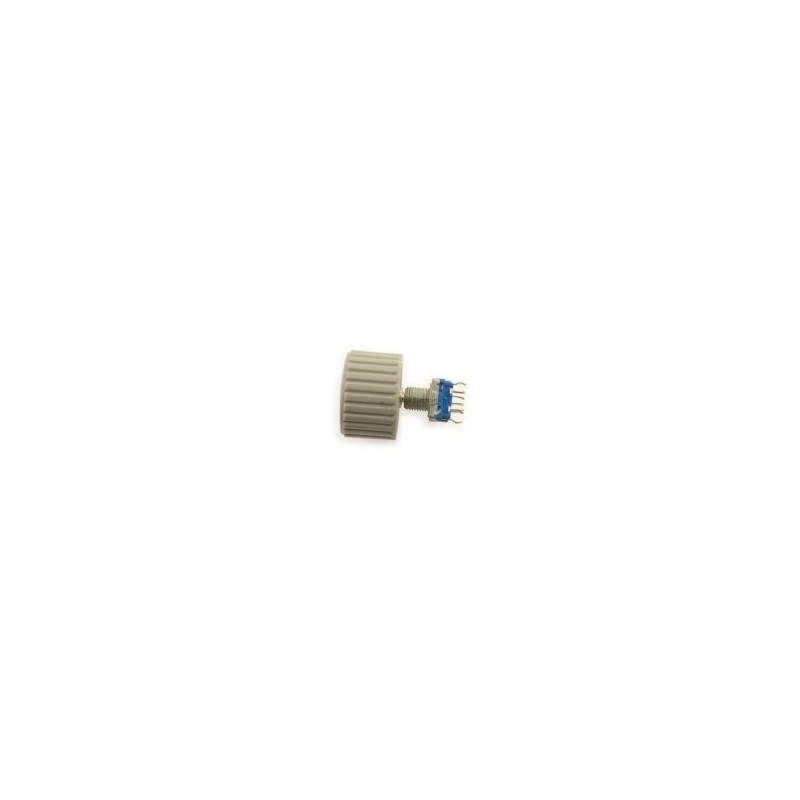

Encoder rotativo a 12 passi/360° (30° a passo). Il segnale di uscita è basato sul codice gray che permette di conoscere in quale direzione l'encoder è stato ruotato. Dispone inoltre di un pulsante n.a. che si attiva quando l'alberino dell'encoder viene premuto verso il basso. Manopola compresa.

CARATTERISTICHE ELETTRICHE

• Uscita: codice gray 2 bit
• Resistenza circuito chiuso: 3 ohm
• Resistenza di isolamento: 10 Mohm @ 250 VDC
• Temperatura di funzionamento: da -30°C a +70°C
• Temperatura di stoccaggio: da -40°C a +85°C
• Vita media: oltre 20.000 cicli
• Grado di protezione: IP 40
• Peso: 20 grammi

FUNZIONAMENTO

DIMENSIONI
