Air Quality Grove Sensor

59,78 €
Tasse incluse

Air Quality Grove Sensor - Kit di montaggio

Quantità

"

IN COLLABORAZIONE CON MARCO PUCCI  ROBOTICS 3D PRESENTA  (http://www.marcopucci.it/tutorial-arduino-24-air-quality-con-sensori-grove/)

In questo tutorial realizziamo un rilevatore della qualità dell’aria per interni.
Attraverso un sensore in grado di rilevare alcuni gas presenti nell’aria (monossido di carbonio, alcool, acetone, diluente, formaldeide e altri gas leggermente tossici) e un led RGB costruiremo un piccolo apparecchio che indicherà se l’aria è altamente inquinata, leggermente inquinata o pulita.
Questo tutorial è stato realizzato con sensori Grove ovvero dei moduli che si incastrano sopra Arduino senza alcun bisogno di breadboard, saldature o cavi vari.

Grazie alla Shield Grove possiamo inserire facilmente una serie di sensori (per vedere la lista intera collegatevi al sito www.robotics-3d.com/ e all’interno del box “cerca” inserite la parola GROVE).
Questo tipo di sensori funzionano semplicemente inserendo lo slot bianco in quello della shield.
Per ogni sensore inoltre esiste una pagina web dove è possibile scaricare lo sketch di Arduino pronto per essere caricato.
Più facile di così!
Ho scelto di realizzare una serie di tutorial con questi sensori perchè sono molto funzionali dal punto di vista della semplicità e soprattutto perchè non essendoci saldature da compiere collegamenti con fili vaganti su breadboard i prototipi realizzati si sono rilevati ottimi dal punto di vista della resistenza, i fili non si scollegano e rimane tutto ancorato alla scheda Arduino.

La Shield Grove è composta da 4 ingressi analogici e 8 pin digitali. Inoltre è comunque possibile utilizzare i “vecchi” pin di Arduino utilizzando i connettori blu ai lati della Shield.
Per maggiori informazioni sulla Shield e sui sensori Grove vi invito a leggere il documento ufficiale presente in questo link.

Sistema per la rivelazione della qualità dell’aria per ambienti interni.
Costruiamo il nostro box che conterrà Arduino con la Shield Grove, una batteria da 9V, un piccolo interruttore, il sensore dell’aria e il led RGB che utilizzeremo come indicatore della qualità dell’aria.

In una piccola scatola di cartone disegnate e tagliate una sezione semi circolare sulla parte frontale.

Qui sopra tutti i componenti pronti per essere inseriti all’interno della scatola.
Nella parte superiore del coperchio tagliamo un piccolo pezzo per inserire il sensore dell’aria.
Nella parte inferiore sinistra facciamo un piccolo buco per nserire un’interruttore, in quella destra un altro buco per inserire il cavo di programmazione USB.

Incolliamo un pezzo di plexiglass semitrasparente che coprirà il led RGB posto all’interno della scatola.

Sopra la disposizione dei componenti all’interno della scatola.

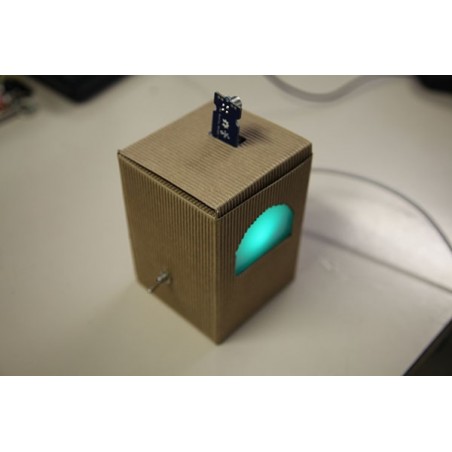

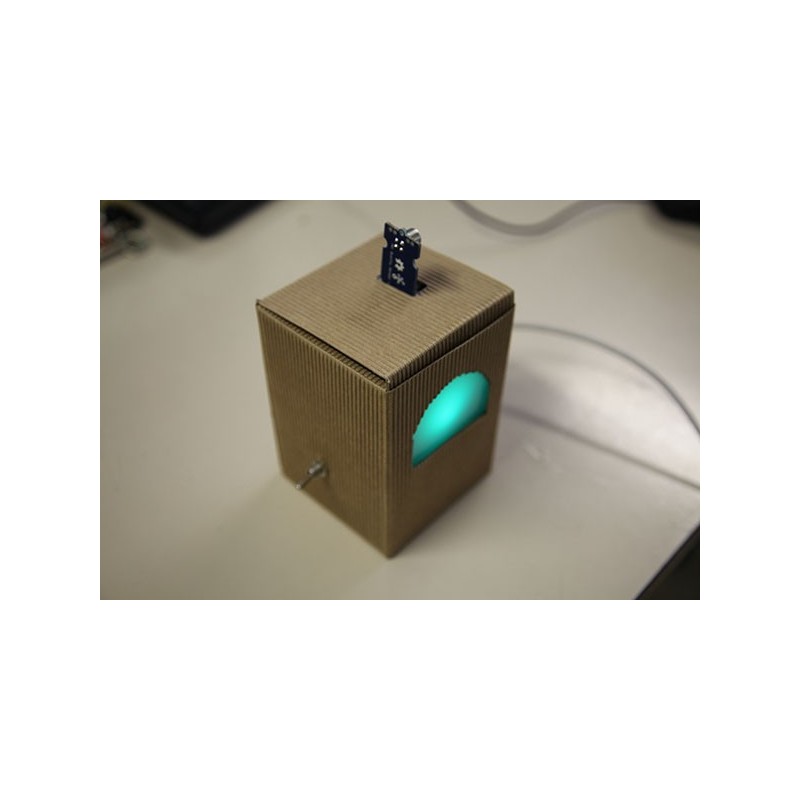

Il box finito.

Circuito elettrico
Gli unici collegamenti che dobbiamo effettuare riguardano la parte dell’alimentazione con un’interruttore e il led RGB. Seguite lo schema qui sotto. Il sensore della qualità dell’aria va  semplicemente inserito nei pin A0 e il led RGB va inserito nei pin 11 (red), pin 10 (green), pin 9 (blue) e il piedino più lungo a GND.

(click sull’immagine per ingrandire)

Programmazione
La programmazione di Arduino dei sensori Grove è molto facile anche perchè ogni sensore ha la sua pagina Wiki dove è spiegato il funzionamento del sensore e il codice da utilizzare.
In questo caso colleghiamoci alla pagina www.seeedstudio.com/wiki/Grove_-_Air_quality_sensor.

Da quest pagina possiamo scaricare la libreria del sensore (clicca qui) che deve essere copiata all’interno delle librerie di Arduino (scompattate la libreria e copiatela dentro la cartella libraries di  Arduino presente sul vostro computer).

Apriamo Arduino
Click su File/Esempi/AirQuality_Sensor/AirQuality_Sensor (se questo file non è presente avete installato male la libreria. Vi invito a leggere il tutorial 7 dove è spiegata la procedura per installare la libreria).

I tutorial sono liberamente scaricabili e condivisibili sotto l’etichetta Creative Commons (non è possibile commercializzarli e modificarli)

Scarica il Pdf del tutorial “Air Quality”

Clicca qui per scaricare tutti gli sketch utilizzati nel tutorial Air Quality.

IL KIT COMPRENDE

Normal 0 14 false false false IT X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:""Tabella normale""; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:""Times New Roman"",serif;}

  • Arduino uno: https://www.robotics-3d.com/arduino-store/3188-arduino-uno-rev3
  • Shield Grove: https://www.robotics-3d.com/component/virtuemart/Arduino/arduino-shield/grove-base-shield-v13
  • sensore Air Quality: https://www.robotics-3d.com/component/virtuemart/robotica-domotica/sensori/sensori-generici/3747-grove-air-quality-sensor-v13
  • Led Rgb: https://www.robotics-3d.com/component/virtuemart/robotica-domotica/prototipazione/diffused-led-rgb-10mm
  • interruttore: https://www.robotics-3d.com/component/virtuemart/robotica-domotica/prototipazione/interruttori-e-manopole/spdt-mini-power-switch
  • cavo alimentatore 9V: https://www.robotics-3d.com/component/virtuemart/robotica-domotica/batterie/9v-to-barrel-jack-adapter
  • cavetti: https://www.robotics-3d.com/component/virtuemart/robotica-domotica/prototipazione/cavi-e-jumper/jumper-wires-premium-6q-mfvpacco-da-10

Non comprende le batterie

Tag: Arduino Pulitore - Robot Pulitore - Robot Arduino pulitore - Robot kit

"

R3D-AirQualityGrove
