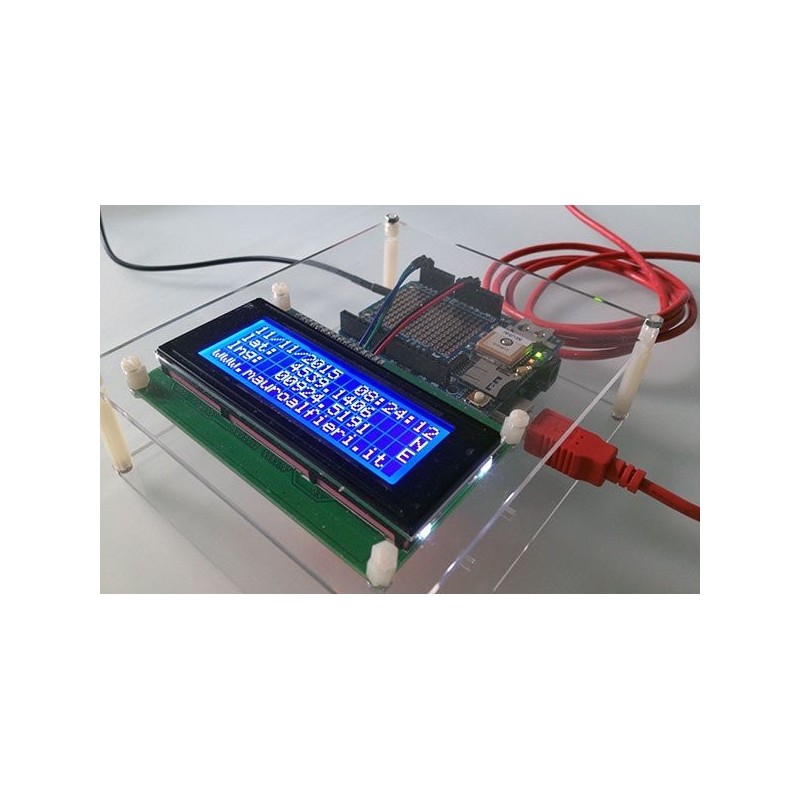

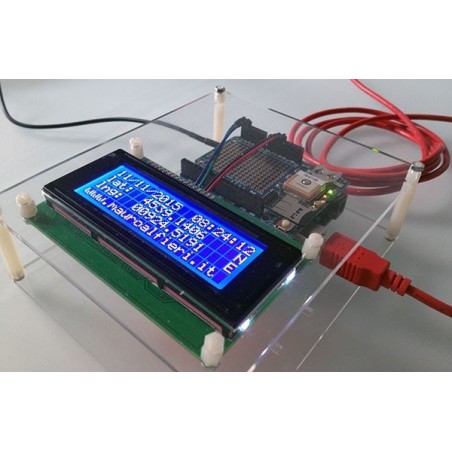

ARDUINO GPS TRACKER

145,18 €
Tasse incluse

ARDUINO GPS TRACKER KIT

Quantità

IN COLLABORAZIONE CON MAURO ALFIERI, UNO DEI PIù GRANDI BLOGGER ARDUINO (www.mauroalfieri.it) ROBOTICS 3D PRESENTA IL KIT GPS TRACKER.

Il progetto GPS Tracker è stato realizzato dagli studenti dell'istituto IPSIA “Antonio Guastaferro” di San Benedetto del Tronto (AP)  che hanno testato in un percorso organizzato il progetto.

La versione proposta è la semplificazione del progetto realizzato in forma di kit per l'auto costruzione.

http://ipsiagpstracker.altervista.org/

L'istituto è aperto alle collaborazioni per uso didattico con altri istituti italiani.

Il nostro kit contiene solo come componenti elettronici:

  • arduino uno
  • gps shield
  • adattatore SMA per antenna Gps
  • antenna Gps
  • display 20×4 I2C
  • 4 wire femmina/maschio per collegare il display alla centralina

ed in aggiunta si può richiedere il case tagliato a laser a cui aggiungere la viteria per il montaggio.

Le Batterie non sono include nel KIT

La realizzazione elettronica

La parte di assemblaggio elettronico è, tutto sommato, semplice in quanto la gps shield della adafruit è già predisposta per essere alloggiata su arduino a castello, come la maggior parte delle shield studiate per arduino:

manca solo la saldatura degli header che puoi realizzare facilmente seguendo le istruzioni del produttore della shield stessa.

Il gps tracker arduino è dotato di un display Lcd 20×4 connesso in I2C per semplificare le connessioni e risparmiare la maggior parte dei pin in vista di un futuro sviluppo di questo strumento anche con altri sensori.

Per connettere il display ti bastano 4 cavi:

  • Gnd
  • Vcc ( +5v )
  • SDA
  • SCL

ciascuno rispettivamente ai contatti serigrafati sul display Lcd da un lato e su arduino rispettivamente ai pin

  • Gnd
  • +5v
  • A4
  • A5

nel prossimo articolo leggerai come realizzare lo sketch e vedrai che è molto semplice, grazie alle librerie adafruit, accedere ai dati del Gps Tracker Arduino.

Lo sketch

Ecco lo sketch del Gps Tracker arduino che ho ottimizzato per il progetto partendo da uno degli esempi inclusi nella libraria rilasciata dal produttore della shield gps: adafruit.

http://www.mauroalfieri.it/elettronica/gps-tracker-arduino-lo-sketch.html

Per ulteriori dettagli andare su

http://www.mauroalfieri.it/elettronica/gps-tracker-arduino.html

http://www.mauroalfieri.it/elettronica/gps-tracker-arduino-lo-sketch.html

"

R3D-GPSTRACKERKIT
