Di seguito tutte le istruzioni per montare il jukebox e programmarlo.

Come nel precedente tutorial utilizziamo la tecnologia nfc (near field communication) per leggere il valore della moneta inserita. Se questa moneta (con dietro incollato un tag NFC) contiene una messaggio uguale a “rock”, Arduino invierà un messaggio a Phtyon che selezionerà dal computer una canzone “rock”.
Prima di continuare vi invito a leggere il tutorial precedente ARDUINO NFC: NEAR FIELD COMMUNICATION dove è spiegato tutto il codice di Arduino.
Per quanto riguarda la programmazione di Python, questa verrà descritta in fondo al tutorial. Se è la prima volta che incontrate questo linguaggio di programmazione vi invito a leggere il tutorial ARDUINO E PYTHON per scoprire come si installa e come si utilizza questo programma open source che permette ad Arduino di gestire operazioni complesse come apertura di video, gestione della musica, pagine web, ecc…

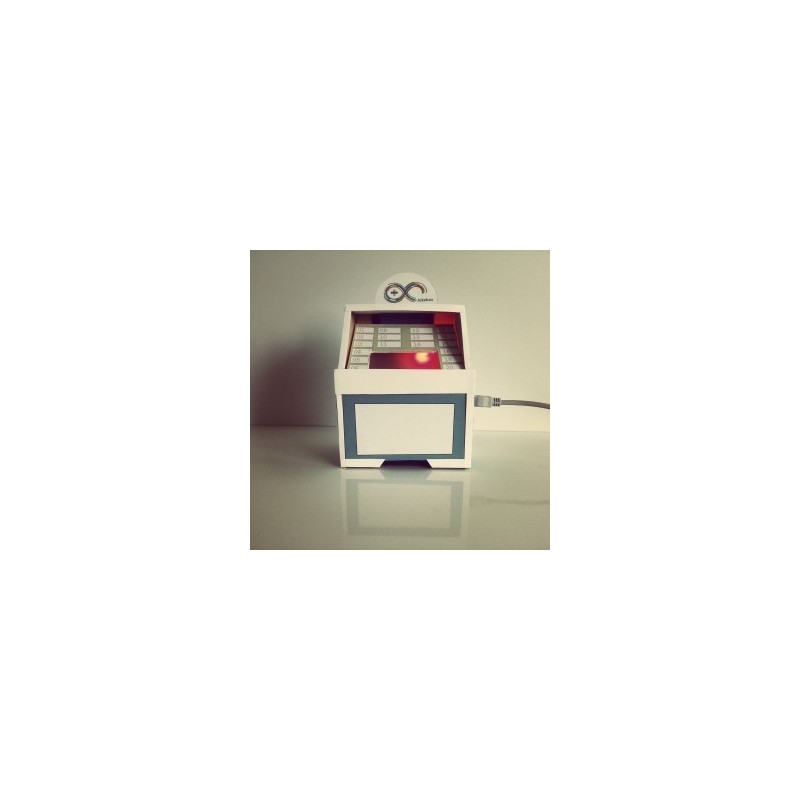

Costruiamo il jukebox

Nell’immagine in alto, trovate il file in formato A3 che deve essere stampato e incollato su un supporto rigido come legno, cartoncino, poliplat, ecc… scegliete voi il materiale più adatto.
Clicca qui per scaricare il file .jpg da stampare.
Per il modello del jukebox è stato preso come riferimento il sito:
http://www.wagner.de.com/blog/how-to-make-a-vintage-jukebox/ dove potete trovare un esempio realizzato con cartoncino.
Siete comunque liberi di creare il vostro jukebox come più vi piace.

Programmiamo Arduino

Clicca qui per scaricare tutti gli sketch del tutorial Jukebox.
Apriamo il file nfc_scrittura.ino
Uplodiamo il codice su Arduino. Avviciniamo il primo NFC tag programmandolo con il messaggio “rock”. Ripetiamo la stessa operazione con gli altri due tag inserendo le scritte “pop80” e “pop90”.
I nostri tag NFC sono pronti per essere letti.

Apriamo il file 1_jukebox.ino

…questo codice è stato spiegato nel tutorial precedente. Clicca qui per leggerlo.

if ((payloadAsString.substring(1) == “rock”)&(verifica==0)) {
Serial.println(“rock”);
verifica=1;
}
Se il messaggio è uguale a “rock” allora scrivo sul Serial Monitor la scritta “rock” (questo messaggio verrà letto e interpretato da Python che manderà in esecuzione una canzone rock.
if ((payloadAsString.substring(1) == “pop80”)&(verifica==0)) {
Serial.println(“pop80”);
verifica=1;
}
if ((payloadAsString.substring(1) == “pop90”)&(verifica==0)) {
Serial.println(“pop90”);
verifica=1;
}

Programmiamo Python

Aprite il file controllo 1_playmusic.py con Python IDLE.

Iniziamo a vedere con questo esempio come è facile gestire un file audio con Python.
Installiamo la libreria pygame cliccando qui http://www.pygame.org/download.shtml.
Scaricate la versione pygame-1.9.1.win32-py2.7.msi (per Python 2.7). Una volta scaricata doppio click e l’installazione è terminata.
PER UTENTI MAC: provate a seguire questa guida per installare la libreria pygame per Python 2.7 – clicca qui

import pygame
pygame.mixer.init(frequency=22050, size=-16, channels=2, buffer=4096)
song = pygame.mixer.Sound(“test.ogg”)
pygame.mixer.Sound.play(song)

Con queste poche righe possiamo far partire la riproduzione di un file audio.
test.ogg è il nome del file che viene messo in play.

1 – scarica VLC – clicca qui
2 – Click su Media / Converti Salva.
3 – Click su Aggiungi… (selezionate il file audio mp3 che volete convertire)
4 – Click su Converti / Salva
5 – In Profilo selezionate Audio – Vorbis (OGG)
6 – In File di destinazione – click su Sfoglia
7- Inserite il nome del nuovo file, cliccate su Salva e poi su Avvia.
VLC inizia a convertire il file.

Torniamo a Python: inseriamo il titolo del file audio .ogg all’interno del codice al posto di “test.ogg” (il file audio deve essere nella stessa cartella dove è presente il file di Python).
Click su Run – Run Module.
Se tutto è andato bene, Python dopo qualche secondo fa partire il file audio.
Uniamo ora questo sketch che legge un file audio con quello che riceve dati da Arduino (tutorial precedente).

Aprite il file 2_playmusic_Arduino.py con Python IDLE.

import serial
import time
import pygame
ard = serial.Serial(‘COM9’, 9600, timeout=0)
pygame.mixer.init(frequency=22050, size=-16, channels=2, buffer=4096)
while True:
x = ard.readline()
print (“Message from arduino: “)
print (x)
if “rock” in x:
pygame.mixer.stop()
song = pygame.mixer.Sound(“rock.ogg”)
pygame.mixer.Sound.play(song)
Se da Arduino arriva il messaggio “rock” blocco la canzone che è in fase di riproduzione e mando in play la canzone rock.ogg
if “pop80” in x:
pygame.mixer.stop()
song = pygame.mixer.Sound(“pop80.ogg”)
pygame.mixer.Sound.play(song)
if “pop90” in x:
pygame.mixer.stop()
song = pygame.mixer.Sound(“pop90.ogg”)
pygame.mixer.Sound.play(song)
else:
print ‘nessun dato ricevuto !’
time.sleep(2)

La prima versione del jukebox è terminata, a ogni moneta è associata una canzone.
Di seguito vediamo una funzione di Python che ci permette di scegliere in maniera random (a caso) una canzone all’interno della cartella “rock”, “pop80” o “pop90” a seconda della moneta inserita.
