Con quattro di questi si può fare un enorme anello con 60 NeoPixels LED ultra luminos e i intelligenti. Sono disposti in un cerchio con un diametro di 6,2"".

Ogni ordine viene con solo 1/3 di anello. Quattro di questa voce servono per fare un grande anello. Si dovrà saldare tra loro e verrà come questa foto

Gli anelli sono 'chainable' - collegare il pin di uscita di uno al pin di ingresso di un altro. Utilizza un solo pin del microcontrollore per controllare il maggior numero possibile di led concatenati tra loro! Ogni LED è indirizzabile grazie al chip driver che è all'interno del LED. Ognuno ha ~ 18mA di azionamento corrente costante in modo che il colore sarà molto consistente, anche se la tensione varia. Alimentare il tutto con 5VDC e si è pronti per il rock.

Vi è una singola riga di dati con un protocollo specifico molto temporizzazione . Poiché il protocollo è molto sensibile alla temporizzazione, richiede un microcontrollore in tempo reale come un AVR, Arduino, PIC, mbed, ecc Non può essere utilizzato con un microcomputer Linux o microcontrollore interpretato come il Netduino o Basic Stamp.

Neopixel library for Arduino supports these pixels!

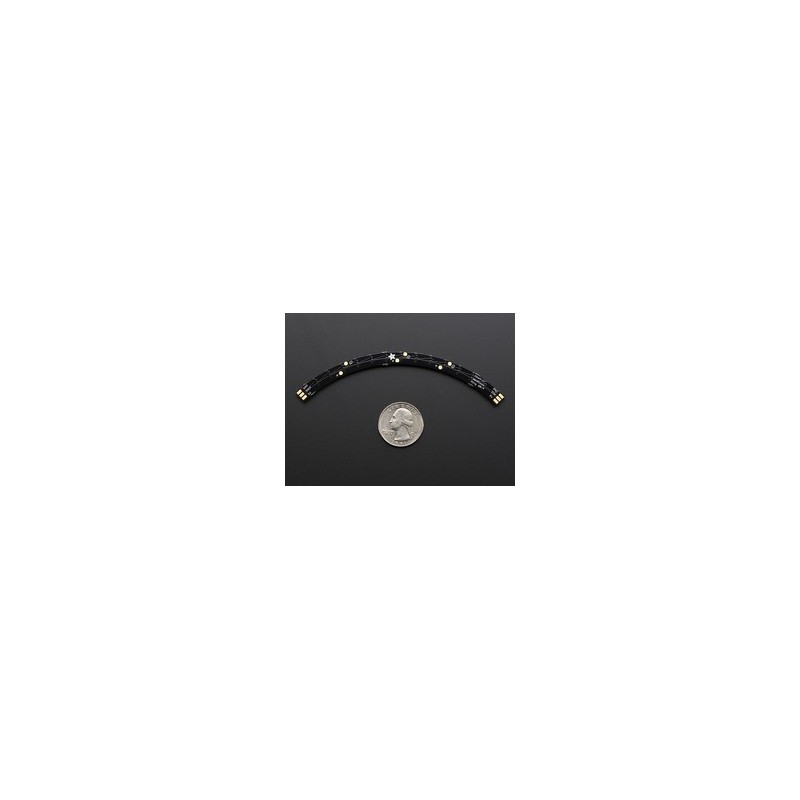

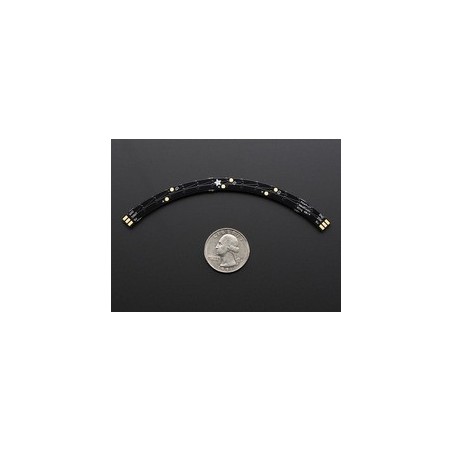

Viene fornito un quarto di anello di 15 x LED RGB individualmente indirizzabili assemblati e testati. Vi consigliamo di acquistarne quattro per costruire il cerchio completo.

• Dettagli Tecnici

  • Outer Diameter of Full Circle (four put together): 6.2""
  • Inner Diameter of Full Circle (four put together) 5.7""
  • Width of individual section: 6.4mm/0.25""
  • Height: 2mm/0.1""
  • Weight of individual section: 4.03g
  • We currently ship this product with the WS2812B 4-pin chip LED installed. Previous versions may have come with the WS2812S 6-pin LED. Both B and S LEDs can be chained together and are compatible with the NeoPixel Libary. The 'B chip type adds additional polarity protection and is the same brightness as the 'S type.

  When soldering these together, line up the four pieces and connect all the GND and 5V pins together as shown above. Then for three out of the four pieces solder DIN to DOUT. The remaining DIN is the input pin for the entire ring.
