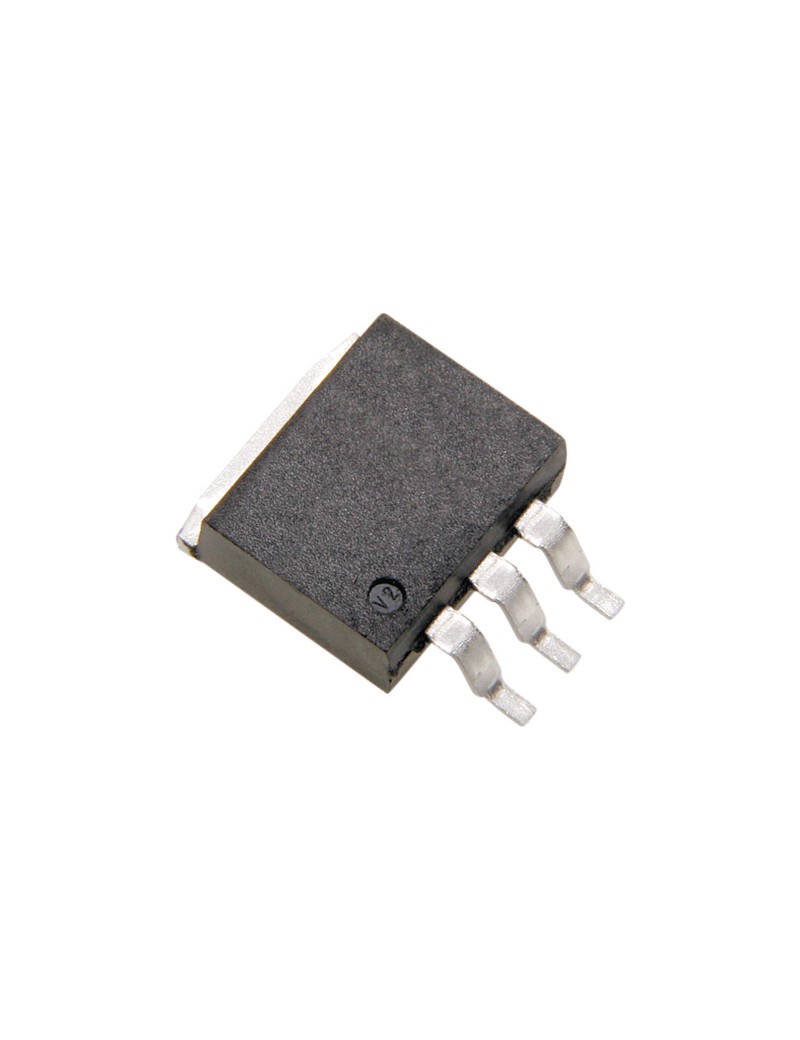

Regolatore di tensione MCP1827 a caduta minima

Microchip MCP1827 è un regolatore di tensione a caduta minima (LDO) che funziona da un ingresso di 2,3 V a 6 V erogando fino a 1,5 A di corrente. Il dispositivo offre una bassa corrente a riposo di 120 μA e solo 1 pF di capacità di uscita; è sufficiente per stabilizzare l'uscita.

MCP1804 è dotato di una uscita Power Good e una funzione di protezione foldback di corrente.

Caratteristiche

Capacità di corrente in uscita 1,5 A
Gamma di tensione di esercizio in ingresso: da 2,3 V a 6 V
Bassa tensione di caduta: 330 mV a 1,5 A
Tolleranza della tensione di uscita: 0,5%
Stabile con condensatore di uscita in ceramica a 1,0 μF
Risposta rapida ai transienti di carico
Bassa corrente di alimentazione: 120 μA
Bassa corrente di alimentazione allo spegnimento: 0,1 μA (MCP1827 soltanto)
Ritardo fisso su uscita Power Good (MCP1827 soltanto)
Protezione contro sovratemperatura e limitazione della corrente di cortocircuito
