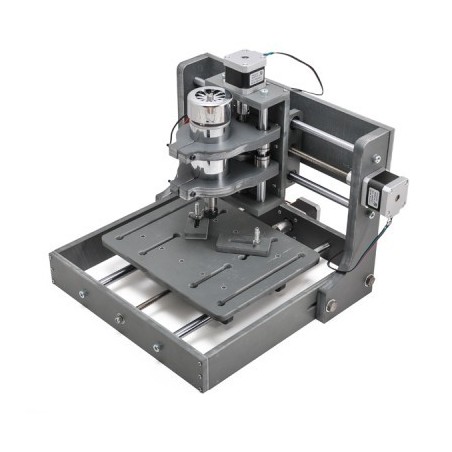

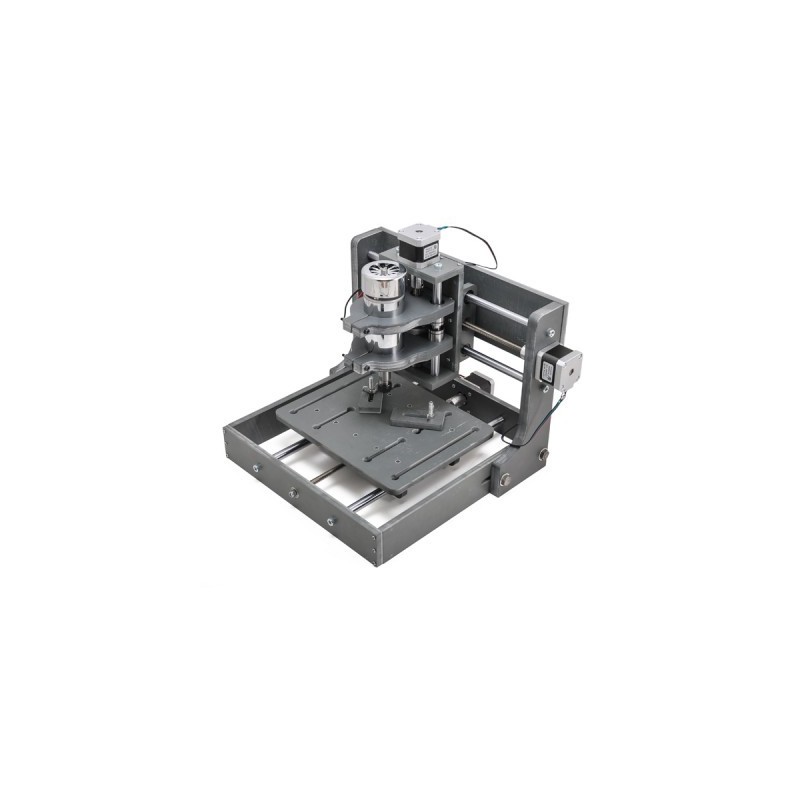

CNC2018 completa in kit 200x180x60

392,00 €

CNC2018 completa in kit 200x180x60

Quantità

Questa CNC per uso hobbistico con struttura in PVC, adatta per incidere circuiti stampati, legno, plastica e alluminio è composta da diversi componenti disponibili separatamente.

In particolare il lkit è composto da:

  • Meccanica
  • L'elettromandrino
  • La scheda elettronica
  • I motori stepper (sono necessari 3pz)
  • L'alimentatore per la parte elettronica e motori

La CNC viene fornita con le istruzioni di montaggio in italiano.

Spalle da 15 mm di spessore, dimensioni utili di lavoro 200x180x60 mm, piano di lavoro 240x185 mm realizzato in PVC, assi XYZ con barre rettificate da 12 mm di diametro e manicotti a ricircolo di sfere da 12 mm, assi movimentati da barre filettate da 8 mm complete di giunto in alluminio con attacco per albero motore Ø5 mm. Dotata di supporto per Elettromandrino con diametro da 52 mm e motori passo-passo NEMA 17.



L'elettromandrino utilizzato in questa CNC è autoventilato e dotato di albero di precisione in acciaio rettificato. La velocità dipende dalla tensione di alimentazione e può essere regolata dai 3.000 ai 12.000 giri/minuto (12 Vdc ÷ 48 Vdc) con una potenza di 300 watt. Il trasformatore fornito (36VAC) permette di raggiungere una velocità di circa 10.000 giri/minuto. L'elettromandrino viene fornito con attacco per pinze ER11 da 3mm.







L'elettronica della CNC è basata sul chip TB6560AHQ della Toshiba ed è in grado di gestire fino a 3 motori passo-passo bipolari o unipolari con corrente di 3 A (3,5 A di picco). Possibilità di selezionare mediante dip switch 4 modalità di controllo motore: passo, 1/2 passo, 1/8 di passo, 1/16 di passo e Decay Mode. Dispone di un'uscita per il collegamento del relè (compreso) che controlla l'elettromandrino, dispone di interfaccia a 4 ingressi per la gestione dei finecorsa degli assi XYZ e arresto d'emergenza (non utilizzati in questa versione). Compatibile con i software Mach3, Emc2, Kcam e tutti i sistemi su porta parallela.

Specifiche tecniche
Specifiche tecniche

  • Struttura: PVC
  • Dimensioni massime d'ingombro (mm): 430 (larghezza) x 400 (lunghezza) x 350 (altezza)
  • Area di lavoro:
    - X: 200 mm
    - Y: 180 mm
    - Z: 60 mm
  • Piano di lavoro: PVC 240x185 mm
  • Scorrimento: asse XYZ con barre rettificate e manicotti a ricircolo di sfere da 12 mm
  • Attacco elettromandrino: diametro 52 mm
  • Attacco motori Nema 17: (43x43 mm - asse 5 mm)
  • Elettromandrino:
    - Alimentazione: da 12 Vdc a 48 Vdc
    - Velocità di rotazione (giri al minuto): 12 Vdc - 3.000 / 24 Vdc - 6.000 / 36 Vdc - 9.000 / 48 Vdc - 12.000
    - Attacco: per pinza ER11
    - Potenza: 300 watt
    - Coppia: 230 N·m
    - Resistenza di isolamento: > 2 Mohm
    - Rigidità dielettrica: 400 volt
    - Dimensioni elettromandrino (mm): lunghezza 175 - diametro 52
  • Trasformatore elettromandrino:
    - ingresso: 220 Vac
    - uscita: 36 Vac
  • Ponte di diodi per elettromandrino:
    - 1.000 V - 10 A
  • Alimentatore Mean Well per elettronica:
    - 85-264 VAC
    - 120-370 VDC
    - range di frequenza: 47-63 Hz
  • Tensione d'uscita: 24 Vdc
  • Range tensione di uscita: da 21,6 V a 28.8 V (regolabile)
  • Corrente d'uscita: 6,5 A
  • Potenza d'uscita: 156 W
  • Protezione:
    - sovraccarico: 110-140% della potenza di uscita nominale
    - sovratensione: 28,8 - 33,6 V
  • Motori: 3pz Nema 17
  • Diametro albero: 5 mm
  • Angolo passo-passo: 1,8° +/-5%
  • Numero di fasi: 2
  • Corrente di fase: 1,5 A
  • Coppia di tenuta: 360 N·m

"

FE-CNC2018-FULLKIT
