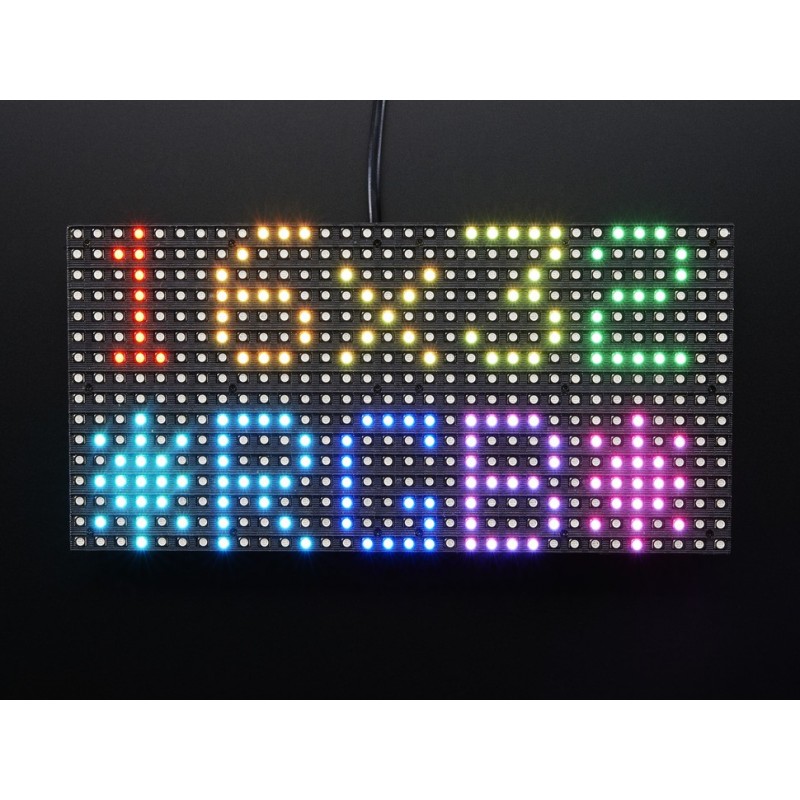

Portare un po 'di Times Square nella vostra casa con questo pannello matrice 16 x 32 di RGB LED. Questi pannelli sono normalmente utilizzati per fare pareti video, qui a New York li vediamo ai lati di autobus e fermate degli autobus, per visualizzare animazioni o brevi video clip. Abbiamo pensato che sono davvero cool. Essi sono dotati di LED RGB luminosi 512, disposti in una griglia 16x32 sul davanti. Sul retro c'è un PCB con due connettori IDC (un ingresso, una uscita: in teoria è possibile concatenarli) e 12 fermi a 16-bit ha permesso di guidare il display con una velocità di scansione1:8 .

Questi display sono 'chainable' - collegare un uscita all'ingresso successivo - ma il nostro codice di esempio Arduino non supporta questo (ancora). Si richiede un processore ad alta velocità e più RAM rispetto a quello che Arduino ha!

Questi pannelli richiedono 12 pin digitali (dati a 6 bit, bit 6 di controllo) e una buona alimentazione 5V, fino a 2A per pannello. Suggeriamo il nostro adattatore 2A 5V regolamentato e quindi saldando una presa, come da nostro prolunga. Controlla il nostro tutorial per ulteriori dettagli!

Su un arduino 16 MHz, siamo riusciti ad arrivare a un colore a 12-bit (4096 colori) con il 20% l'utilizzo della CPU, ma questo display sarebbe davvero brillare se guidato da qualsiasi FPGA, CPLD, Elica, XMOS o altro controller multi-core ad alta velocità.

Abbiamo un pieno gli schemi elettrici e una biblioteca di codice Arduino con esempi di disegno pixel, linee, rettangoli, cerchi e testo. Otterrete il vostro colore sabbiatura entro un'ora! Su un Arduino, avrete bisogno di 12 pin digitali, e circa 800 byte di RAM per tamponare l'immagine a colori a 12 bit. In questo momento non abbiamo documentazione di cablaggio per il MEGA, ma aggiorneremo il nostro tutorial nella prossima settimana per aggiungere MEGA

Specifiche tecniche:
