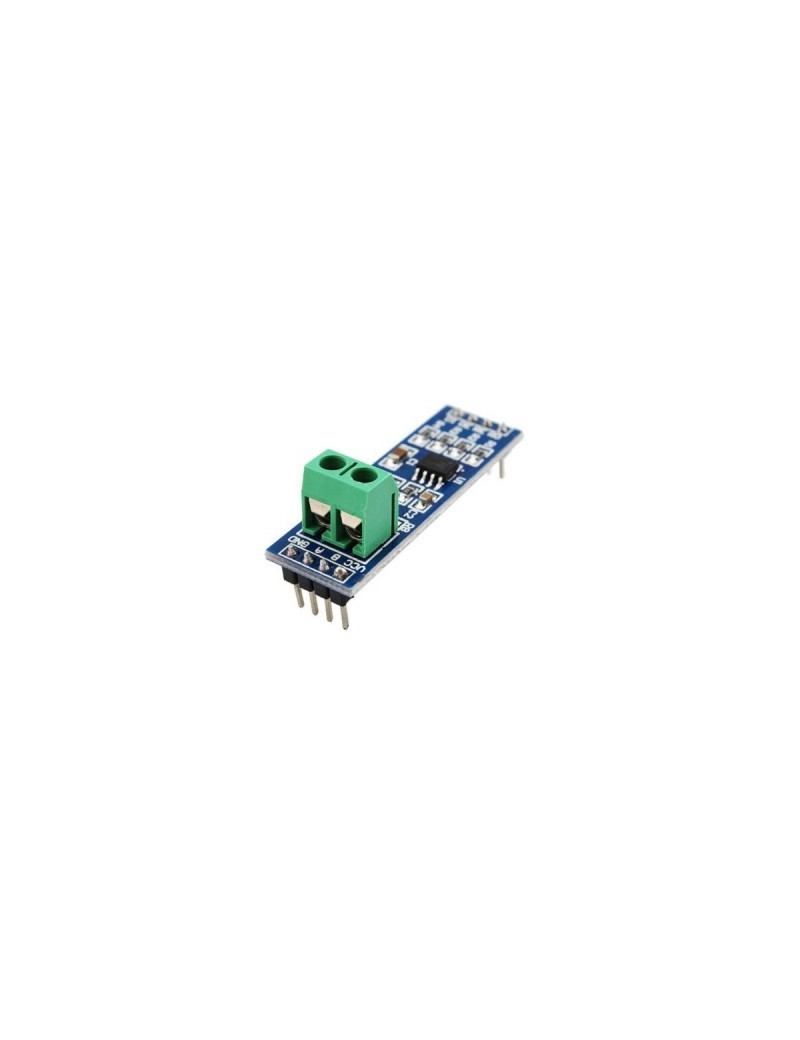

Piccolo convertitore TTL-RS485 basato sul chip MAX485 della Maxim. Permette di avere una comunicazione dati bidirezionale fino a 1200 metri di distanza e con un data rate fino a 2,5 Mbps. L’alimentazione del modulo è di 5 Volt e utilizza livelli logici a 5 volt che consentono di interfacciarsi alle porte seriali hardware di microcontrollori come Arduino, PIC della Microchip, ecc. Dimensioni (mm): 45x20x15.

PINOUT

• VCC: + 5 V
• GND: negativo
• A: ingresso non invertente del ricevitore e uscita non invertente del Driver
• B: ingresso invertente del ricevitore e uscita invertente del Driver
• R0: uscita del ricevitore (da collegare al pin Rx del microcontrollore)
• RE: attivazione uscita del ricevitore (attivazione a livello basso)
• DE: attivazione uscita Driver (attivazione a livello alto)
• DI: ingresso Driver (al pin Tx del microcontrollore)

• Datasheet MAX485
