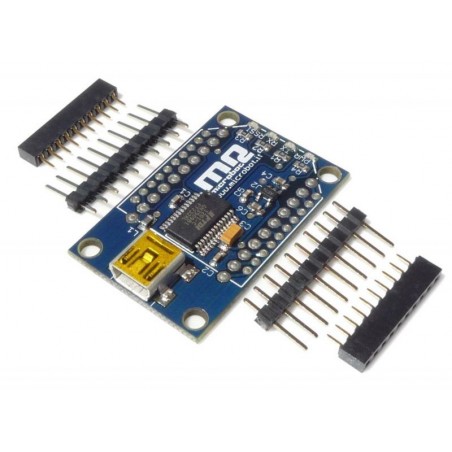

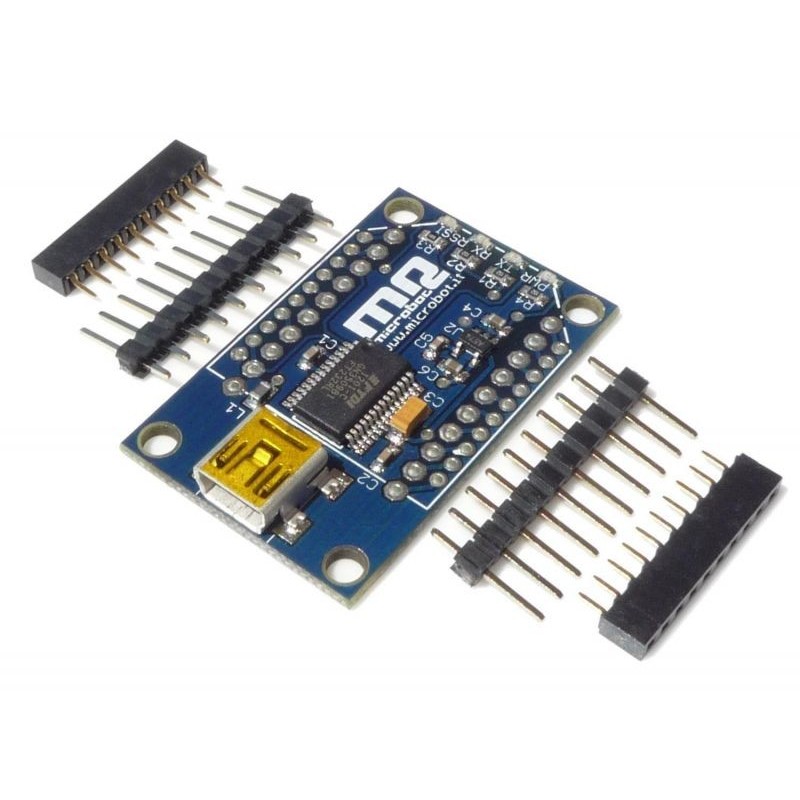

La XBee to USB Adapter è un'interfaccia che permette di connettere Personal Computer e microcontrollori in reti wireless utilizzando i famosi moduli wireless XBee.

Quando la scheda viene inserita nella porta USB il PC la riconosce come unaVirtualCOM Port seriale (VCP) la quale realizza la comunicazione con il modulo XBee.

Questo adattatore è compatibile con tutti i moduli XBee compresi quelli della Serie 1 e della Serie 2.5, sia nella versione Standard che Pro.

La connessione con il PC può essere usata per configurare il modulo XBee attraverso il software X-CTU della Digi.

Sulla scheda sono presenti 4 LED di stato usati per i segnali Power, RSSI, TX ed RX.

Questa scheda piccola e leggera misura solamente 39x25 mm, incluso il connettore mini-B, e pesa appena 5 gr (0,18 oz).

L'interfacciamento è realizzato da due connettori strip 10 pin passo standard 2,54mm (0,100”) distanti tra loro 17,78mm (0,700”);

questo consentirà un montaggio stabile e veloce su zoccoli e breadboard.

La scheda viene fornita con due connettori strip maschio 10 pin passo 2,54mm (0,100”) e due connettori femmina 10 pin passo 2mm per il montaggio del modulo XBee.

datasheet (Inglese)

datasheet (Italiano)
