Shield GPS per Arduino

22,00 €
17,60 € Risparmia 20%
Tasse incluse

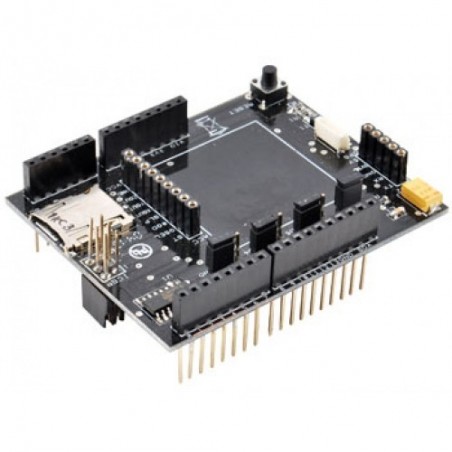

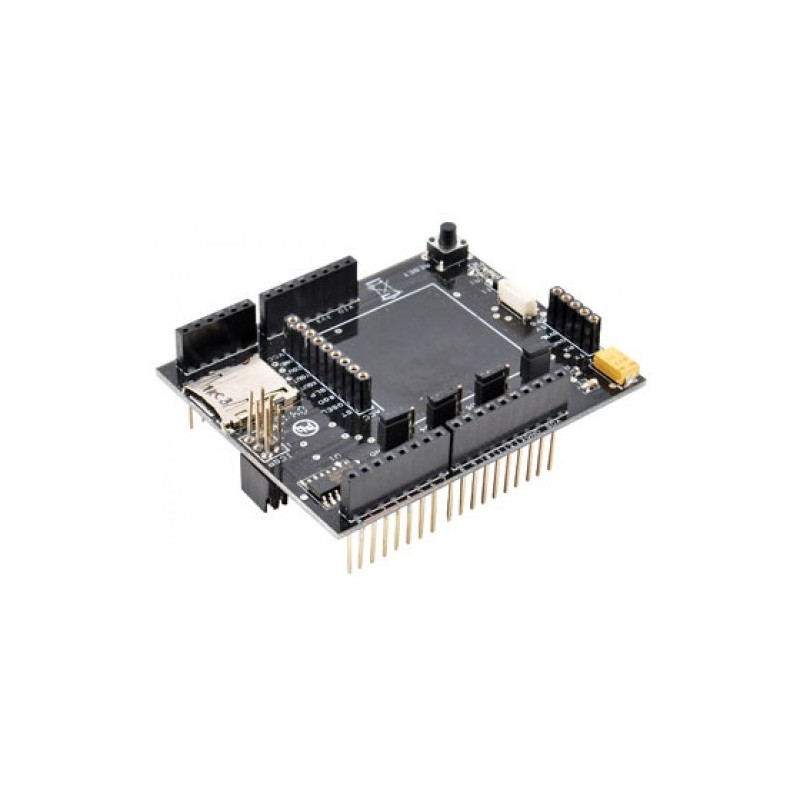

Shield GPS per Arduino

Quantità

Shield progettato appositamente per interfacciare ad una scheda Arduino un modulo GPS, una scheda microSD ed un accelerometro a tre assi.

Il modulo GPS (non incluso) comunica con arduino tramite il protocollo NMEA 0183, quindi con una comunicazione seriale.

Il relativo segnale è disponibile sull’header GPS e tramite i jumper GPSRX e GPSTX presenti sullo shield può essere indirizzato ai pin di Arduino 0 ed 1 (RX e TX della porta seriale integrata) oppure 5 e 6, utilizzabili tramite la libreria SoftwareSerial.

Per ciò che concerne lo slot microSD, lo shield comprende il convertitore di livelli 74HC4050D per permettere la comunicazione via SPI a 3,3V con la scheda di memoria (prevista per salvare i dati ricevuti dal modulo GPS).

I segnali relativi sono collegati al connettore ICSP in modo da permettere la compatibilità anche con le schede Arduino Mega.

Infine, il pin-strip ACC permette il collegamento dell’accelerometro l’MMA7361 di Freescale (non incluso), montato su un’apposita breakout board.


Il sensore è alimentato a 3,3V e fornisce un segnale analogico collegato ai pin 4, 3 e 2 per gli assi X, Y e Z rispettivamente.

Tramite il jumper Jref è possibile collegare il VREF di Arduino ai 3,3V, in modo che il valore di 1,65V corrispondente a 0g corrisponda ad un valore di circa 512 ottenuto dal convertitore A/D a 10 bit di Arduino.

Sulla scheda è presente anche un jumper (JGSEL) che consente di selezionare una delle due modalità di funzionamento dell’accelerometro: collegato a GND avrà fondoscala di 1,5 g e risoluzione di 800 mV/g; collegato a VCC il fondo scala passa a 6 g e la risoluzione a 206 mV/g.


N.B. lo shield viene fornito con i componenti SMD pre-saldati per questo motivo il montaggio dei rimanenti elementi non presenta alcuna difficoltà.

NECESSITA DEI SEGUENTI COMPONENTI PER ESSERE UTILIZZATO:

  • Arduino Uno o Arduino Mega (non compreso).
  • Il modulo OEM GPS a 20 canali con antenna integrata (non compreso).
  • Il modulo accelerometro a 3 assi (non compreso).

DOWNLOAD ESEMPIO DI CODICE

FE-7100-FT1017M
