Dettagli prodotto

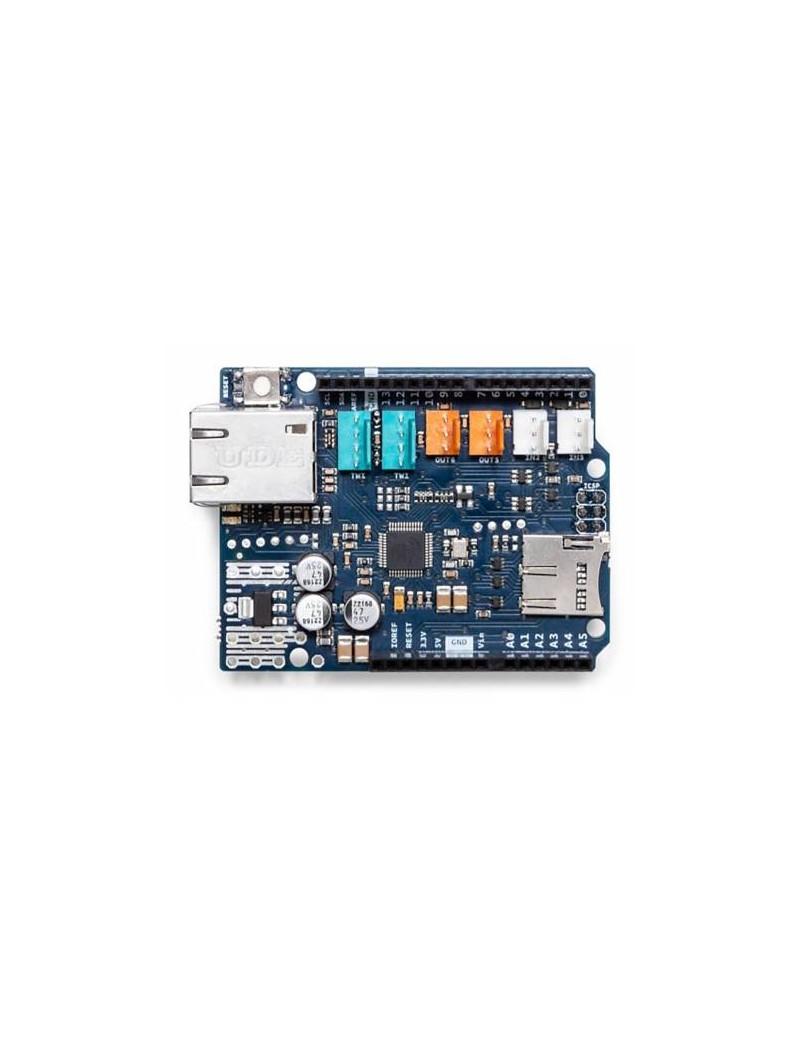

Shield Ethernet Arduino 2 con/senza PoE

Arduino Ethernet Shield 2 è disponibile in 2 versioni: una con PoE (8732294) e una senza PoE (8732285). Gli shield sono stati progettati per integrare il collegamento rapido a Internet nei progetti che utilizzano schede Arduino. Altri shield possono essere impilati sullo shield Ethernet, per consentire un'integrazione ottimale delle funzionalità nei progetti. Entrambi gli shield sono dotati del chip Ethernet W5500 Wiznet che offre uno stack IP per il supporto dei protocolli TCP e UDP. Il chip W5500 supporta inoltre fino a 8 collegamenti contemporanei a connettori femmina.

In cosa differisce la versione 2 rispetto alle versioni precedenti?
La versione 2 è dotata di uno slot per la scheda tipo microSD anziché la scheda SD standard. La versione 2 aggiornata offre inoltre una maggiore compatibilità della scheda Arduino - la versione precedente non supporta la scheda Mega.

Cosa è necessario per usare questo shield versione 2?
Tutto quello che occorre è una scheda Arduino, una tensione d'esercizio da 5 V (questo verrà dalla scheda Arduino), un controller Ethernet, velocità di connessione 10/100 Mb e un collegamento con una Arduino tramite una porta SPI.

Caratteristiche e vantaggi di Ethernet Shield 2
• Chip Ethernet W5500
• Dimensioni: 2,7 x 2,1 poll.
• Slot/lettore di schede MicroSD
• Controller di reimpostazione
• Presa Ethernet RJ45
• 5 LED di stato
È possibile scaricare il nuovo IDE Arduino su arduino.org/downloads

Shield Arduino e schede aggiuntive

La nostra gamma di shield e schede aggiuntive può aggiungere la funzionalità extra necessaria tramite fissaggio sulla parte superiore o il collegamento a una scheda Arduino. La funzionalità va dall'aggiunta del rilevamento di movimento, della gestione di potenza, dei motorini e dei display al collegamento di dispositivi tramite Ethernet, GSM, WiFi e USB. Sono inoltre disponibili opzioni per una prototipazione più flessibile.
