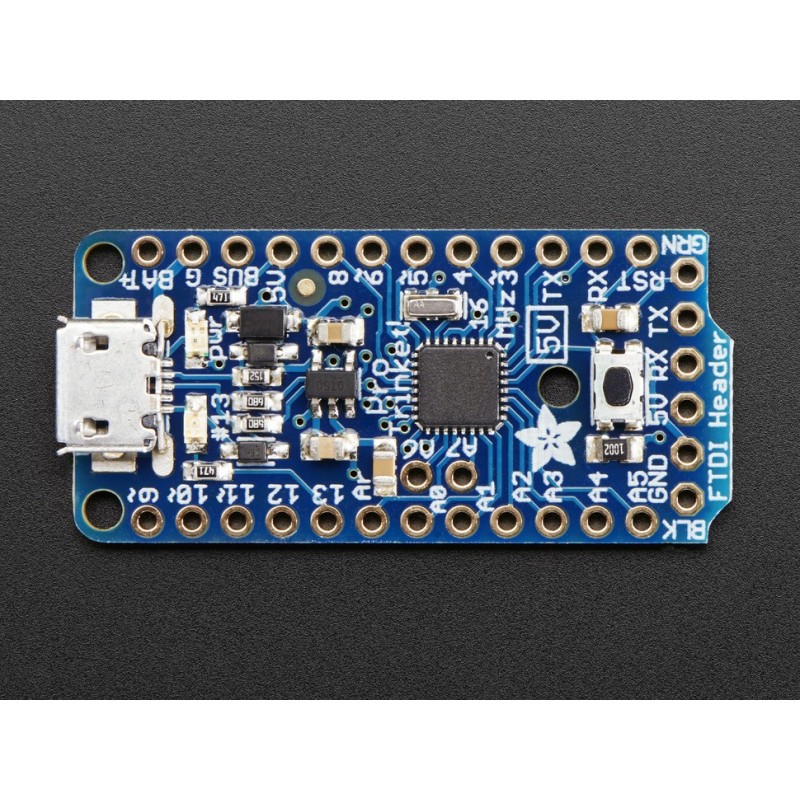

Trinket ha una grande sorella in città - Pro Trinket 5V! Pro Trinket, combina tutto ciò che ti piace di Trinket con la familiarità del nucleo comune di chip Arduino, l' ATmega328. E 'come un Arduino Pro Mini con più Pin e USB.

Trinket è di un anno fa ormai, e mentre è bello vedere tonnellate di piccoli progetti, a volte bastano più pin, più flash e più RAM. Ecco perché abbiamo progettato Pro Trinket, con 18 GPIO, 2 ingressi analogici aggiuntivi, 28K di Flash, e 2K di RAM.

Come il Trinket, ha il supporto bootloading USB a bordo - abbiamo optato per una presa MicroUSB questa volta. Abbiamo anche aggiunto il supporto Optiboot, quindi è possibile programmare il Pro Trinket via USB o con un cavo FTDI proprio come il Pro Mini e amici.

Le misure Pro Trinket PCB solo 1,5 ""x 0,7"" x 0,2 ""(senza header).

La Pro Trinket 5V utilizza il chip ATMEGA328P, che è lo stesso chip core Arduino UNO / Duemilanove / Mini / etc. alla stessa velocità e tensione. Allora sarete felici di sapere che non solo è Pro Trinket programmabile utilizzando Arduino IDE, come è già stato configurato, ma il 99% dei progetti Arduino lavorerà ""out of the box""!

For tons more details, check out the Introducing Pro Trinket tutorial

Ecco alcune cose che si deve considerare quando si adegua a uno sketch Arduino:

• Pins # 2 e # 7 non sono disponibili (sono esclusivamente per USB)
• Il regolatore 5V a bordo in grado di fornire in uscita 150mA, 800mA non fuori
• Non è possibile collegare scudi direttamente nel Pro Trinket
• Non vi è alcun circuito integrato Serial-to-USB a bordo. Questo è quello di mantenere la Pro Trinket piccolo e poco costoso, è possibile utilizzare qualsiasi cavo FTDI per il collegamento alla porta FTDI per una connessione seriale. La connessione USB è per l'upload solo nuovo codice.
• Il bootloader sulla Pro uso Trinket 4KB di FLASH quindi la dimensione massima schizzo è 28.672 byte. Il bootloader non influenza l'utilizzo della RAM.
• Trinket non è supportato su sistema operativo Linux in questo momento - provare Mac OS o Windows!

Ecco alcune specifiche a portata di mano:

• ATmega328P chip di onboad in package QFN
• Frequenza di clock 16MHz, 28K FLASH disponibile
• Bootloader USB con indicatore LED bella sembra proprio un USBtinyISP in modo da poter programmare con avrdude e / o l'Arduino IDE (con poche semplici modifiche di configurazione).
• Inoltre dispone di intestazioni per una porta FTDI per la riprogrammazione
• Presa Micro-USB per l'alimentazione e / o USB caricamento, si può mettere in una scatola o nastro adesivo e utilizzare qualsiasi cavo USB per quando si desidera riprogrammare.
• Regolatore di potenza a bordo 5.0V con capacità di uscita 150mA e ultra-low dropout. Fino a ingresso 16V, inversione di polarità di protezione, termica e protezione corrente-limite.
• Alimentazione con USB o uscita esterna (ad esempio una batteria) - che sarà commutare automaticamente
• On-board LED di alimentazione verde e rosso pin # 13 LED
• Pulsante di reset per entrare nel bootloader o riavviare il programma.
• Funziona con il 99% di sketch Arduino esistenti (tutto ciò che non utilizza più di 28K, e non richiede pin # 2 e # 7)
• Fori di montaggio!

• Dettagli tecnici

  Dimensions:

  • 38mm x 18mm x 2mm / 1.5"" x 0.7"" x 0.08""
  • Height with MicroUSB: 4mm / 0.16""
  • Weight: 2.6g
  • Datasheet
