Generatore di forme d'onda arbitrarie AFG1022

974,78 €
Tasse incluse
Quantità

Normative
Paese di origine: CN
Dettagli prodotto

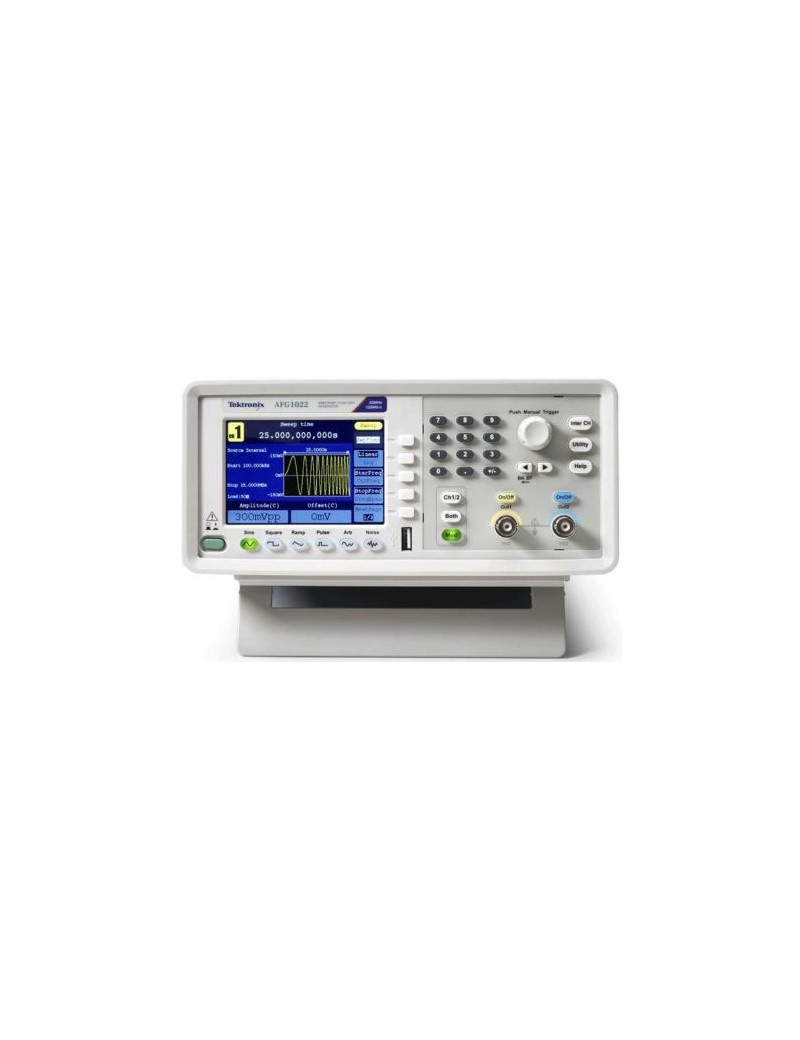

Generatori di funzioni/arbitrarie serie AFG1000 Tektronix

I generatori di funzioni/arbitrarie di entry level Tektronix AFG1022 ( 855-5078 ) e AFG1062 ( 898-6858 ) sono progettati soprattutto per gli istituti didattici che desiderano allestire i propri laboratori con una strumentazione di test moderna, flessibile e ad alte prestazioni. Le applicazioni includono esperimenti elettrici ed elettronici, esperimenti nell'ambito delle comunicazioni, simulazione di sensori e test funzionali. Le specifiche prestazionali principali includono un doppio canale, una larghezza di banda di 25 MHz o 60 MHz con uscita da 1 mVpp a 10 Vpp, risoluzione verticale a 14 bit e risoluzione di frequenza di 1 μHz. I modelli offrono 50 funzioni standard incorporate e forme d'onda arbitrarie con modalità continua, di modulazione, scansione e a treno d'impulsi per coprire praticamente tutti i requisiti di test nei laboratori didattici di base. Offrono una velocità di campionamento di 125 MS/s (AFG1022) o 300 MS/s (AFG1062) insieme a una memoria non volatile incorporata da 64 MB ed espansione di memoria USB per forme d'onda personalizzabili. Il contatore da 200 MHz con risoluzione a 6 cifre incorporato offre un metodo semplice e preciso per misurare frequenza, periodo, larghezza di impulso e duty cycle. I modelli incorporano un'interfaccia utente intuitiva con un display TFT a colori da 3,95", pulsanti e manopola per la rapida regolazione delle impostazioni. La forma compatta consente di risparmiare spazio prezioso sul banco.

La velocità di campionamento 125 MS/s e la risoluzione verticale a 14 bit garantiscono la massima fedeltà del segnale
Ampiezza di uscita da 1 mVp-p a 10 Vp-p sull'intera gamma di frequenza
L'interfaccia utente intuitiva riduce la curva di apprendimento per studenti e altri utenti
Lunghezza di memoria da 2 a 8192 punti per forme d'onda arbitrarie personalizzabili
Memoria non volatile interna da 64 MB per la memorizzazione delle forme d'onda arbitrarie
Dispositivo/host USB standard per l'espansione della memoria e il controllo remoto
Modalità continua, scansione, a treno d'impulsi e modulazione
Contatore da 200 MHz con risoluzione a 6 cifre incorporato
Menu e guida in linea in inglese e cinese semplificato
Fattore di forma compatto per l'impilamento su altri strumenti da banco al fine di risparmiare spazio prezioso sul banco
Il software ArbExpress gratuito rende estremamente semplice la modifica di forme d'onda personalizzate
Compatibile con TekSmartLab™ per facilitare l'insegnamento e l'apprendimento

Tabella di comparazione
  AFG1022 AFG1062
Gamma onde sinusoidali Da 1 μHz a 25 MHz Da 1 μHz a 60 MHz
Onda sinusoidale in modalità a treno d'impulsi Da 2 mHz a 25 MHz Da 2 mHz a 30 MHz
Max. frequenza fuori gamma effettiva 25 MHz 60 MHz
Gamma onda quadra Da 1 μHz a 12,5 MHz Da 1 μHz a 30 MHz
Gamma ARB Da 1 μHz a 10 MHz Da 1 μHz a 30 MHz
Larghezza di banda analogica effettiva 30 MHz 60 MHz

Fornito con

Cavo USB, cavo BNC, cavo di alimentazione, fusibile a cartuccia (x2), CD di documentazione, certificato di taratura

Specifiche
AttributoValore
Frequenza massima 10 MHz, 12.5 MHz, 25 MHz
Frequenza minima 1 mHz, 1 μHz
Frequenza massima triangolare rampa 1MHz
Frequenza minima triangolare rampa 1µHz
Massima frequenza di campionamento 125Msps
Risoluzione 12 cifre
Risoluzione impulso 5Digit
Massima ampiezza di impulso 999000s
Minima ampiezza di impulso 40ns
Forme d'onda arbitrarie
Lunghezza 235mm
Tipo di display LCD TFT 3,95"
Larghezza 295mm
Ingressi Ingresso riferimento, Ingresso trigger, Modulazione
Tipo di connettore BNC
Inserimento dati Tastiera
Modello p AFG1022
Altezza 110mm
Tempo di salita/discesa <10 ns, <12 ns
Peso 3.4kg
Dimensioni 235 x 295 x 110mm
Massima temperatura operativa +40°C
Temperatura operativa minima 0°C
Tipo d'interfaccia USB
Sweep Lineare, Logaritmica
Memorizzazione massima 50
RS-855-5078
