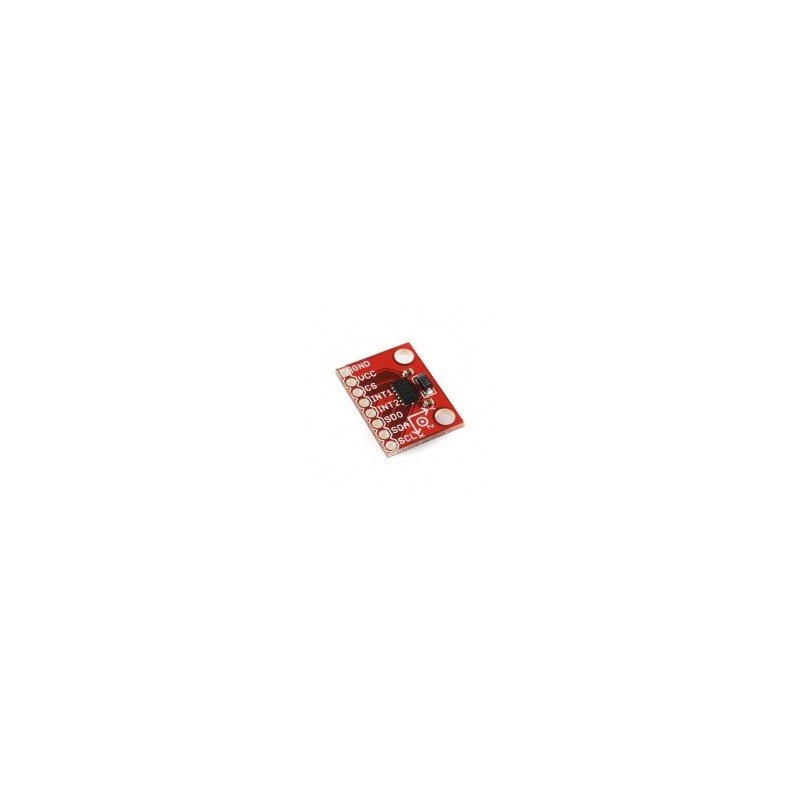

L'ADXL345 è un piccolo, sottile,a bassa potenza, accelerometro a 3 assi MEMS ad alta risoluzione (13 bit) di misura fino a + -16 g.

I dati di output digitale sono formattati a 16 bit ed è accessibile tramite una SPI (3 - o 4-fili) o un'interfaccia digitale I2C.

L'ADXL345 è adatto per misure di accelerazione statica di gravità nelle applicazioni tilt-sensing, così come l'accelerazione dinamica derivante da movimento o shock.

La sua alta risoluzione (4 mg / LSB) consente la misurazione di cambi di inclinazione inferiori a 1,0 gradi.

Ci sono parecchie funzioni speciali di rilevamento.

Il rilevamento di attività e inattività rileva la presenza o l'assenza di movimento e se l'accelerazione su qualsiasi asse supera un livello impostato dall'utente.

Il rilevamento tap rileva tap singoli e doppi. Il rilevamento di caduta libera rileva se il dispositivo è in calo.

Queste funzioni possono essere mappate su uno dei due pin di uscita interrupt.

Un sistema integrato 32-level first in, first out (FIFO) buffer può essere utilizzato per memorizzare i dati per ridurre al minimo l'intervento del processore host.

La modalità a basso consumo permette un'intelligentegestione energetica a base di motion-sensing con sensore di soglia e la misura di accelerazione attiva a bassissima dissipazione di potenza.

Features:

• 2.0-3.6VDC Supply Voltage
• Ultra Low Power: 40uA in measurement mode, 0.1uA in standby@ 2.5V
• Tap/Double Tap Detection
• Free-Fall Detection
• SPI and I2C interfaces

Documents:

• Schematic
• Eagle Files
• Datasheet
• Quickstart Guide
• Example Code (ATmega328)
• Bildr Tutorial
• GitHub
